Glina do toczenia pozyskiwana i
przerabiana jest we własnym zakresie. Dawniej, aby glina nadawała się do
toczenia najlepiej było ją po ukopaniu „sezonować” przez okres zimowy, gdyż to
nadawało jej plastyczność. Potem trzeba było ją wyrobić, poprzez udeptywanie
bosymi stopami lub też przez zbijanie w duży stożek i struganie, aż do
uzyskania jednolitej masy. Obecnie
po upływie 1-2 tygodni od ukopania glina jest przerabiana tzn. walcowana i
„sznekowana” (maszyna w rodzaju dużej maszynki do mięsa). Proces „sznekowania”
nadaje glinie postać wałków o masie ok. 11 kg. Po takim przerobieniu można
przystąpić do toczenia.
W naszej pracowni wszystkie naczynia
wytwarzane są na kole garncarskim. Po upływie 1-2 dni od zrobienia doczepiane
są ucha i inne ozdoby. Potem naczynia odstawiane są na ok. dwa tygodnie w celu
całkowitego suszenia. Po wyschnięciu „gliniaki” są przecierane płótnem ściernym
oraz wodą i wkładane do pieca. Do wypału używamy tradycyjnego pieca
ziemnego opalanego drewnem sosnowym. Wypał na tzw. „biskwit” trwa ok. 18-20
godzin, a temperatura to ok. 900-960ºC. Po dwóch dniach naczynia są wybierane. By naczynia stały się użytkowe muszą być
szkliwione(glazurowane) i ponownie wypalone. Temperatura wypału zależy od
użytego szkliwa i waha się od 950 do ok. 1100ºC. Szkliwa używane w naszej
pracowni pochodzą z Instytutu Szkła i Ceramiki w Warszawie.
A tak powstają wyroby toczone na kole garncarskim. Zapraszam do obejrzenia filmików.

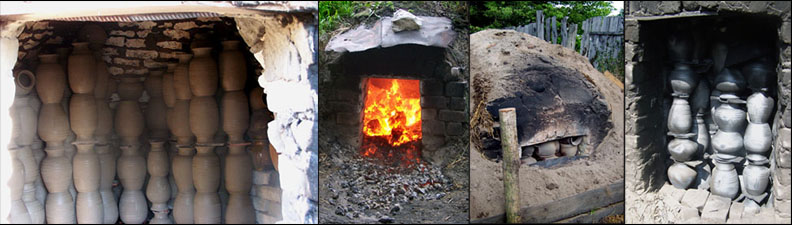

Proces wypału ceramiki siwej:
|
